產品介紹

EA-PSI 9080-1020 15U 為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PSI 9080-1020 15U 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.thrivingiecl.com）



• 三相輸入電壓400 V 與 50/60 Hz
• 輸出功率：30 kW, 45 kW, 60 kW, 75 kW, 90 kW
• 輸出電壓：80 V, 200 V, 360 V, 500 V, 750 V,1500 V
• 輸出電流可達3060 A
• 產品全部預設好，線也連好，可隨時安裝使用
• 內裝PSI 9000 3U 系列電源，具有下列功能：
• 真實函數發生器
• 內置USB與模擬接口
• 可選接口模塊插槽，適用于Profinet, Profibus,CAN, CANopen, RS232, Ethernet oderModBus TCP
• 支持SCPI與ModBus RTU指令
•
• 帶彩色TFT觸摸屏

EA-PSI 9080-1020 15U 概要

本產品為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PSI 9000 15U/24U系列，是由PSI 9000 3U系列大功率型號全部裝于標準的19” 機柜擴展而來的新產品。共能組成30種不同的配置，形成5種不同的功率級別。

一個機柜系統可被當作一個單獨的加大功率電源，可手動操作與遠程控制，同時還具有PSI 9000 3U系列標準型號的基本功能。

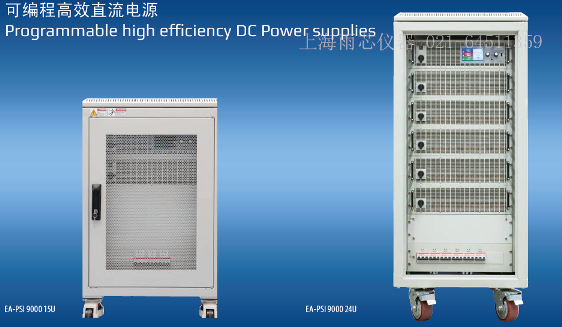

一般有兩個基本款機柜，一款為15 U高，可形成30 kW與45 kW的功率，另一款為24 U高，形成60kW，75 kW與90 kW的功率。機柜的前后門可鎖定，還有四個輪腳可固定。本機柜系統可全部配置好后發送給用戶，待安裝于目標位置后即可使用。



功率級自動調整

本系列所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。它們的設定功率都可調，因此僅用一臺產品就能覆蓋廣泛的應用。





直流輸出

本系列有0...40 V和0...1500 V輸出電壓，0...4 A和0...510 A輸出電流，0...3.3 kW，0...5 kW，0...6.6kW，0...10 kW或0...15 kW輸出功率的不同型號。輸出端位于產品后面板上。

顯示器與控制面板

設定與實際輸出電壓、電流與功率都清晰顯示于圖形顯示器上。彩色的TFT屏幕為點觸式，用一個手指就能控制所有功能。通過旋鈕或者數字鍵盤直接輸入?yún)?shù)，也可調節設定電壓、電流、功率或阻值（內阻模擬）。若想防止意外操作，可鎖定所有操作鍵。



函數發生器

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前板的觸摸屏設置，或經某一數字接口遠程配置。預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。



選項

適合RS2 3 2、CA N、CA No p e n、Mo d B u sTCP、Profibus、Profinet/IO、EtherCAT或Ethernet的絕緣數字接口模塊。接口插槽位于產品后板（僅針對標準型號），方便用戶插上新模塊或替換當前模塊。產品會自動檢測接口，并提示需要進行少許的配置或不用配置。





EA-PSI 9080-1020 15U 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.thrivingiecl.com）
