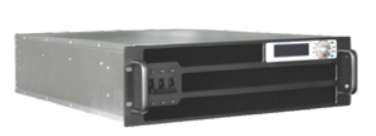

DWF S2-3315/220E 產品概述

DWF數字寬變頻電源是針對精簡測試系統、生產線固定流程測試開發的小體積高性價比測試電源產品。輸出容量從1kVA至15kVA，并提供單相輸出與三相輸出型號。

DWF S2-3315/220E  資料下載

 高精度可編程測試電源系列 V202008

DWF S2-3315/220E 主要特點

00001. ●  小體積、重量輕、高功率密度；

00002. ●  標準機架安裝，便于集成測試系統；

00003. ●  寬輸入范圍；

00004. ●  40Hz～1000Hz的輸出頻率范圍；

00005. ●  10V～265V輸出電壓范圍；

00006. ●  適應100%不平衡負載；

00007. ●  實時電流控制技術，適應電機、整流、開關電源等沖擊類負載；

00008. ●  沖擊電流大，3倍峰值電流可長期運行；

00009. ●  響應速度快，10%-100%負載擾動電壓恢復時間小于100μs；

00010. ●  -40℃-55℃范圍內滿載工作。

關鍵特性



DWF S2-3315/220E 技術參數

3kVA容量技術參數

型號		寬壓寬頻規格		標準規格
		DWF S1-1303/265E DWF S2-1303/265E	DWF S1-1103/265E DWF S2-1103/265E	DWFP S1-1301/115E DWFP S2-1301/115E	DWFP S1-1303/115E DWFP S2-1303/115E	DWFP S1-1103/115E DWFP S2-1103/115E
輸出	額定輸出相電壓	3P4W，AC265V	1P2W，AC265V	3P4W，AC115V	3P4W，AC115V	1P2W，AC115V
	輸出電壓范圍	AC 10～265V	AC 10～265V	AC 92～138V	AC 92～138V	AC 92～138V
	額定輸出頻率	400Hz	400Hz	400Hz	400Hz	400Hz
	輸出頻率范圍	40～1000Hz	40～1000Hz	40～900Hz	40～900Hz	40～900Hz
	額定輸出電流	AC 3×9A	AC 1×27A	AC 3×3A	AC 3×9A	AC 1×27A
	額定輸出容量	1）3kVA，輸入電壓低于AC185V或者DC200V時輸出降額至50%以下。  2）任何工況遵循“三不超”原則， 即：相電壓有效值不超265V，單相電流不超9A，單相功率不超1kVA總功率不超3kVA。  3）寬壓寬頻規格在10~265V/40~1000Hz可工作， 所有指標在92～138V/40～900Hz和185～265V/40～60Hz范圍保證。
輸入	額定輸入電壓	單相 AC220V（LN+PE）
	輸入電壓范圍	AC 85V～265V 或 DC 127V～370V
	輸入頻率	交流40Hz～800Hz或直流
功能	輸出模式	三相五線(UVW+N+PE)或單相((V+N+PE))，調壓調頻電壓源
	輸出過壓保護	高于保護值保護(保護誤差范圍5V以內)，關閉輸出且故障鎖存
	輸出欠壓保護	低于保護值保護(保護誤差范圍5V以內)，關閉輸出且故障鎖存
	輸出過流保護	1）輸 出 電 流 有 效 值超過輸出電流過 流設置值1.05倍時， 10s(1±20%)關 閉 輸出且故障鎖存； 2）輸 出 電 流 有 效 值超過輸出電流過 流設置值1.3倍時， 1s(1±20%)時 間 保護且故障鎖存； 3）輸 出 電 流 有 效 值不超過設置值， 峰 值 電 流 大 于 27A 時截流運行。	1）輸 出 電 流 有 效 值超過輸出電流過 流設置值1.05倍時， 10s(1±20%)關 閉 輸出且故障鎖存； 2）輸 出 電 流 有 效 值超過輸出電流過 流設置值1.3倍時， 1s(1±20%)時 間 保護且故障鎖存； 3）輸 出 電 流 有 效 值不超過設置值， 峰 值 電 流 大 于 27A *3時截流運行。	1）輸出電流有效值超過輸出電流過 流設置值1.05倍時，10s(1±20%)關 閉輸出且故障鎖存； 2）輸出電流有效值超過輸出電流過 流設置值1.3倍時，1s(1±20%)時間 保護且故障鎖存； 3）輸出電流有效值不超過設置值， 峰值電流大于27A時截流運行。		1）輸 出 電 流 有 效值超過輸出電流過流設置值1.05倍時， 10s(1±20%)關 閉輸出且故障鎖存； 2）輸 出 電 流 有 效值超過輸出電流過流設置值1.3倍時， 1s(1±20%)時 間保護且故障鎖存； 3）輸 出 電 流 有 效值不超過設置值，峰 值 電 流 大 于 27A*3時截流運行。
	輸出短路保護	空載短路，滿載短路，短路開機均可短路保護
	輸入欠壓保護	AC 75V～84V，DC 110～126V欠壓保護
	輸入過壓保護	AC 261V～275V，DC 371～385V過壓保護
	輸入過流保護	AC（21～23]A過流保護
	輸入軟啟動	沖擊電流峰值小于30A
	過溫保護	具備過熱保護，故障鎖存
	風機故障保護	ACDC級具備風機停轉保護
性能	噪音	常溫，額定輸入輸出條件下噪聲測試≤60dB(A)。
	輸入功率因數	0.99
	效率	≥90%
	輸出電壓調節分辨率	0.1V
	輸出電壓顯示誤差	<±1V （92～138V/40～900Hz，185～265V/40～60Hz）
	輸出電流顯示誤差	≤0.2A	≤0.6A	≤0.2A		≤0.6A
	輸出電壓負載調整率	<1%
	輸出電壓源調整率	<1%
	輸出電壓直流分量	<±100mV [-40℃，+55℃]
	THDU(輸出電壓失真)	≤2％  （92～138V/40～900Hz，185～265V/40～60Hz，阻性負載）
	輸出相位差	<±1.5°
	輸出頻率調節分辨率	0.1Hz
	輸出頻率顯示誤差	≤0.01Hz
	輸出頻率調整率	≤0.01Hz
	輸出電流峰值因數	3
環境	工作環境溫度	[-40℃，+55℃] （92～138V/40～900Hz，185～265V/40～60Hz）
	存儲環境溫度	[-55℃，+60℃]
	相對濕度	93%±3%，30℃
	運輸條件	普通公路運輸
	海拔	小于2000m
	冷卻條件	強制風冷
安規	絕緣阻抗	輸入對大地，輸入對輸出，輸出對大地絕緣電阻測試@500V， 均不小于200MΩ
	抗電強度	輸入對大地：DC 2200V，1min，漏電流＜5mA  輸出對大地：DC 3000V，1min，漏電流＜5mA  輸出對輸出：DC 3000V，1min，漏電流＜5mA
	接地連續性	PCB的接地位置與機殼接地端之間的電阻小于0.1Ω
	IP防護等級	IP20
EMC	Ce102 10kHz 10MHz 電源線傳導發射	GJB151B-2013相關標準
	Re102 2MHz 18GHz 電場輻射發射	GJB151B-2013相關標準
	ESD	整機測試接觸6kV/空氣8kV時，符合判據B
	電快速瞬變脈沖群	整機輸入和輸出脈沖群測試等級4kV，符合判據B
	浪涌	整機輸入浪涌測試等級差模1kV/共模2kV，符合判據B
尺寸	高度	44mm，允許誤差±1mm
	寬度	424mm，允許誤差±1mm
	深度	550mm，允許誤差±1mm
重量	重量	≤10kg
人機界面	顯示內容	輸出電壓/電流/頻率
	操作內容	啟動/停機/復位/設置/查詢
	顯示介質	OLED
	操作介質	旋轉編碼器/按鍵
外部接口	輸入接口	穿墻接線端子排
	輸出接口	穿墻接線端子排
	通訊接口	1組RS485，1組CAN，1組LAN



15kVA容量技術參數

型號		寬壓寬頻規格	標準規格
		DWF S1-3315/265E DWF S2-3315/265E	DWFP S1-3315/115E DWFP S2-3315/115E	DWFP S1-3315/220E DWFP S2-3315/220E
輸出	額定輸出相電壓	3P4W（ABC+N），AC265V	3P4W（ABC+N），AC115V	3P4W（ABC+N），AC220V
	輸出電壓范圍	AC 10～265V	AC 92～138V	AC 138～265V
	額定輸出頻率	400Hz	400Hz	50Hz
	輸出頻率范圍	40～1000Hz	40～900Hz	40～60Hz
	額定輸出電流	AC 3×43A	AC 3×43A	AC 3×23A
	額定輸出容量	1）額定容量15kVA  2）任何工況遵循“三不超”原則， 即：相電壓有效值不超265V，單相電流不超43A，單相功率不超5kVA總功率不超15kVA。  3）寬壓寬頻規格在10~265V/40~1000Hz可工作， 所有指標在92～138V/40～900Hz和185～265V/40～60Hz范圍保證。
輸入	額定輸入電壓	三相四線 AC380V（ABC+PE）
	輸入電壓范圍	AC 323V～437V
	輸入頻率	50Hz
	輸入頻率范圍	交流 45Hz～65Hz
	輸入額定電流	AC 30A
輸出	輸出模式	三相五線(UVW+N+PE)或單相((V+N+PE))，調壓調頻電壓源
	輸出過壓保護	高于保護值保護(保護誤差范圍5V以內)，關閉輸出且故障鎖存
	輸出欠壓保護	低于保護值保護(保護誤差范圍5V以內)，關閉輸出且故障鎖存
	輸出過流保護 (包括負載端 故障保護時間)	輸出電流不超過45A的前提下測試：  1）當 輸 出 電 流 有 效 值 超 過 輸 出 電 流 過 流 設 置 值1.05（1±5%）倍時，10s(1±20%)關閉輸出且故障鎖存；  2）輸 出 電 流 有 效 值 超 過 輸 出 電 流 過 流 設 置 值1.3（1±5%）倍時，1s(1±20%)時間保護且故障鎖存；  3）峰值超過80A時，且有效值不超過過流設置值，峰值電流截流至80～100A運行。		輸出電流不超過25A的前提下測試：  1）當輸出電流有效值超過輸出電流過流設置值1.05（1±5%）倍 時 ，10s(1±20%)關閉輸出且故障鎖存；  2）輸出電流有效值超過輸 出 電 流 過 流 設 置 值1.3（1±5%）倍 時 ，1s(1±20%)時間保護且故障鎖存；  3）峰值超過80A時，且有效值不超過過流設置值，峰 值 電 流 截 流 至80～100A運行。
	輸出短路保護	空載短路，滿載短路，短路開機
	輸入欠壓保護	≤270V，可自恢復，回差電壓不小于10V
	輸入過壓保護	≥465V，可自恢復，回差電壓不小于15V
	輸入過流保護	三相均有保險絲過流保護，大于30A過流保護且小于30A不保護為正常
	輸入軟啟動	沖擊電流峰值小于50A
	過溫保護	（105 ± 5）℃熱保護
性能	效率	整機最高效率不小于0.9
	噪音	常溫25℃，額定380V輸入，滿功率115V400Hz輸出時，噪聲測試≤70dB(A)
	輸入功率因數	≥0.95
	輸入電流THD	≤5% （輸出115V/400Hz，60%～100%負載）
	輸出電壓調節分辨率	0.1V
	輸出電壓顯示誤差	≤±1%F.S.（92～138V/40～900Hz，185～265V/40～60Hz）
	輸出電流顯示誤差	最大2%F.S.
	輸出電壓負載調整率	≤1%
	輸出電壓源調整率	≤1%
	輸出電壓直流分量	<±100mV
	輸出電壓THD	≤2％（92～138V/40～900Hz，185～265V/40～60Hz，阻性負載）
	輸出相位差	<±1.5°
	輸出頻率調節分辨率	0.1Hz
	輸出頻率顯示誤差	≤0.01Hz
	輸出頻率調整率	≤0.01Hz
環境	工作環境溫度	[-40℃，+55℃] （92～138V/40～900Hz，185～265V/40～60Hz）
	存儲環境溫度	[-55℃，+60℃]
	相對濕度	93%±3%，30℃
	運輸條件	普通公路運輸
	海拔	小于2000m
	冷卻條件	強制風冷
安規	絕緣阻抗	輸入對大地，輸入對輸出，輸出對大地 DC500V絕緣電阻均不小于50MΩ@500V
	抗電強度	輸入對大地：DC3600V，1min，漏電流<5mA  輸出對大地：DC3600V，1min，漏電流<5mA  輸出對輸出：DC3000V，1min，漏電流<5mA
	接地連續性	PCB的接地位置與機殼接地端之間的電阻小于0.1Ω
	IP防護等級	IP20
	標 志	輸入輸出標識清晰明確，規格明確，帶警示說明
EMC	傳導發射限值 CE	CLASS A，GB-9254-2008(CISPR22/EN55022)
	輻射發射限值 RE	CLASS A，GB-9254-2008(CISPR22/EN55022)
	ESD	1）整機外殼：接觸6kV/空氣8kV時，等級3，符合判據B  2）整機可接觸的輸入輸出端子：接觸6kV/空氣8kV時，等級3，符合判據B  3）整機信號端口：接觸放電2kV,符合判據R
	電快速瞬變脈沖群	1）電源輸入口和負載口：±2kV、5/50ns、5kHz  2）RS485/CAN/LAN口：±1kV、5/50ns、5kHz
	浪涌	整機輸入浪涌測試等級差模2kV/共模4kV，符合判據B
尺寸	高度	133mm，允許誤差±1mm
	寬度	445mm，允許誤差±1mm
	深度	600mm，允許誤差±1mm(不包含把手和端子)
重量	重量	≤35kg
人機界面	顯示內容	輸出電壓/電流/頻率
	操作內容	啟動/停機/復位/設置/查詢
	顯示介質	OLED
	操作介質	旋轉編碼器/按鍵
外部接口	輸入接口	帶防護穿墻接線端子排
	輸出接口	帶防護穿墻接線端子排
	通訊接口	1組RS485，1組CAN，1組LAN



規格型號

規格	型 號	工作環境溫度	默認出廠設置	輸入	輸出	容量	輸出電壓	輸出頻率	高度	重量
寬 壓 寬 頻	DWF S1-1303/265E	–40℃～55℃	115V/400Hz	1θ	3θ	3kVA	10～265V	40～1000Hz	1U	10kg
	DWF S2-1303/265E	–25℃～50℃
	DWF S1-1103/265E	–40℃～55℃	115V/400Hz	1θ	1θ	3kVA	10～265V	40～1000Hz	1U	10kg
	DWF S2-1103/265E	–25℃～50℃
	DWF S1-3315/265E	–40℃～55℃	115V/400Hz	3θ	3θ	15kVA	10～265V	40～100Hz	3U	35kg
	DWF S2-3315/265E	–25℃～50℃
標 準	DWFP S1-1301/115E	–40℃～55℃	115V/400Hz	1θ	3θ	1kVA	92～138V	40～900Hz	1U	10kg
	DWFP S2-1301/115E	–25℃～50℃
	DWFP S1-1303/115E	–40℃～55℃	115V/400Hz	1θ	3θ	3kVA	92～138V	40～900Hz	1U	10kg
	DWFP S2-1303/115E	–25℃～50℃
	DWFP S1-1103/115E	–40℃～55℃	115V/400Hz	1θ	1θ	3kVA	92～138V	40～900Hz	1U	10kg
	DWFP S2-1103/115E	–25℃～50℃
	DWFP S1-3315/115E	–40℃～55℃	115V/400Hz	3θ	3θ	15kVA	92～138V	40～900Hz	3U	35kg
	DWFP S2-3315/115E	–25℃～50℃
	DWFP S1-3315/220E	–40℃～55℃	220V/50Hz	3θ	3θ	15kVA	185～265V	40～60Hz	3U	35kg
	DWFP S2-3315/220E	–25℃～50℃
