產品介紹

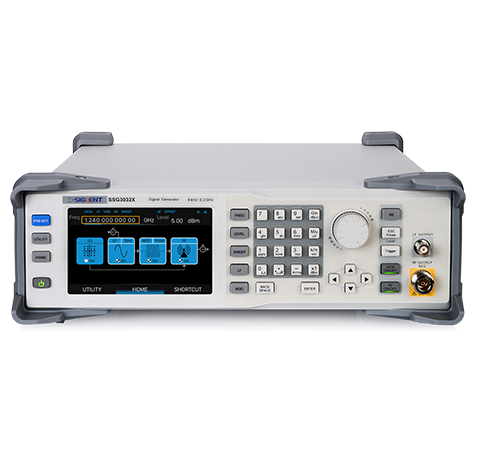

SSG3000X系列射頻信號發生器

主要特性

• 最高頻率2.1 GHz/3.2 GHz
• 輸出功率范圍 +20 dBm~-110 dBm
• 支持AM/FM/PM模擬調制
• 支持外部 IQ 調制，可輸出 IQ 調制信號
• 5英寸電容觸摸屏

豐富的調制功能



標配 AM & FM & PM 模擬調制，同時有脈沖調制、脈沖序列發生器等功能，能夠生產更多種類的信號,應對不同的需求。



IQ調制功能



可與SDG6000X脈沖/任意波形發生器作為基帶源，使用SSG3000X外調制功能可實現IQ調制信號輸出。



5英寸電容觸摸屏

優秀的人機交互界面，方便用戶操作，支持鍵盤、鼠標和web遠程控制，實現人機分離，豐富儀器的操作方式。



標配上位機軟件，支持SCPI命令，可通過USB，LAN自由通信，進一步發掘儀器功能。



規格參數

---

最高頻率	2.1 GHz/3.2 GHz
頻率分辨率	0.01 Hz
輸出功率范圍	+13 dBm ~ -110 dBm
相位噪聲	-110 dBc/Hz@1 GHz，偏移 20kHz（典型值）
幅度精度	0.7 dB（典型值）

調制模式	支持AM/FM/PM模擬調制，脈沖調制，支持I/Q調制
顯示	5英寸電容觸摸屏，方便用戶操作
接口	標配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)； 選配：GPIB



















型號

頻率范圍

頻率分辨率

IQ調制

最大輸出功率

相位噪聲

顯示

通信接口

SSG3032X-IQE

9 kHz~3.2 GHz

0.01 Hz

是

+20 dBm

<-110 dBc/Hz（1 GHz，偏移20 kHz，典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-Host、USB-Device、LAN

SSG3021X-IQE

9 kHz~2.1GHz

0.01 Hz

是

+20 dBm

<-110 dBc/Hz（1 GHz，偏移20 kHz，典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-Host、USB-Device、LAN

SSG3032X

9 kHz~3.2 GHz

0.01 Hz

否

+20 dBm

<-110 dBc/Hz（1 GHz，偏移20 kHz，典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-Host、USB-Device、LAN

SSG3021X

9 kHz~2.1 GHz

0.01 Hz

否

+20 dBm

<-110 dBc/Hz（1 GHz，偏移20 kHz，典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-Host、USB-Device、LAN
