產品介紹

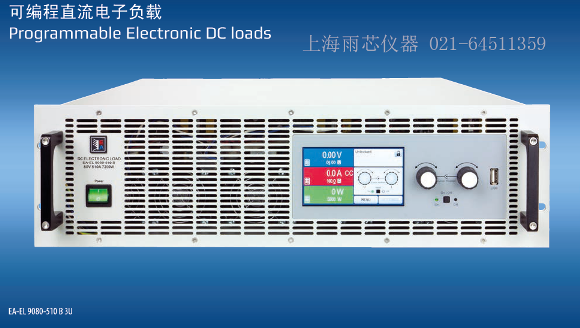

EA-EL 9080-510 B 為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9080-510 B 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.thrivingiecl.com）



• 輸入功率級別：1.2 kW...14.4 kW，還可擴展至機柜系統，功率高達72 kW
• 輸入電壓：0...80 V至0...750 V
• 輸入電流：每臺高達1020 A
• 基于FPGA的控制電路
• 多語言彩色觸摸屏
• 用戶配置文檔，真實函數發生器
• 多個可調保護功能：OVP, OCP, OPP
• 操作模式：CV, CC, CP, CR
• 電隔離接口（模擬與USB端口）
• 并聯用主-從總線
• 支持SCPI & ModBus RTU
• LabView VIs與遠程控制軟件(Windows)

EA-EL 9080-510 B 概要

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9000 B系列是一款新的小型電子負載，它將取代之前的EA-EL 9000 A系列，供應新的電壓、電流與功率級別，適用于眾多應用。所有型號都有四種操作模式：恒壓（CV)，恒流（CC)，恒功率(CP)和恒阻(CR)?；贔PGA的控制電路具有很多有趣的特征，比如：真實函數發生器，它可使用表格做成的函數模擬非線性內阻。

與之前的EA-EL 9000 A系列相比，其功率損耗與高度之間的比例得到很大地提升。所有型號都只為3U高，而每臺產品消耗的直流功率可達7.2 kW，6U型號則為兩倍。



大的彩色TFT觸摸屏可以讓用戶直觀地手動操作，就像現在流行的智能手機或者平板電腦那樣操作。

經模擬或數字接口控制產品時的響應時間已大大提高，全歸因于FPGA處理器控制的硬件。

多臺產品并聯時，可以使用主-從總線，將這些產品連接起來，組成更大的系統。此系統的實際輸出值會被匯總，而設定值會均衡分布。

功率等級、電壓和電流

本系列有0...80 V DC至0...750 V DC輸出電壓的多個型號，單臺機器的輸入電流就高達1020A。單個型號的功率級別有很多，因此多臺本系列型號裝入機柜后，可擴展至144 kW(見136頁），從而獲得更大的總電流。

結構

本系列所有型號都組裝在一個19“寬，3U或6U高，460 mm深的柜式外殼內，可以簡便地裝入不同尺寸的19“機柜，比如42U，以組成更高的功率。還可將不同的設備安裝到機柜系統，比如：電子負載與電源一起，這樣可以組成一個大功率的供電-吸收電的系統。

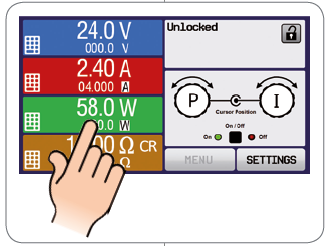

操作面板（HMI）

手動操作通過TFT觸摸屏、兩個旋鈕與一個按鈕來完成。大的彩色顯示器一次性顯示所有設定與實際值。通過人機界面可完成整個設置，包括函數（方形，三角形，正弦形）的配置等。

還提供多語言顯示（德文，英文，俄文，中文）。

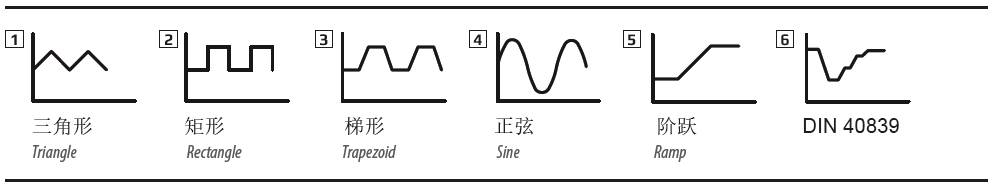

函數發生器與表格控制

本產品還具有一基于FPGA的數字函數與任意發生器。它可控制和運行用戶定制的負載配置文檔，并產生任意順序的正弦、方形、鋸齒形以及跳躍型函數。

通過3276個有效點數自由編程的數值表，能實時嵌入到控制電路中，然后可重現非線性內阻，如：電池或LED燈條中的內阻。





Share-Bus-共享總線

產品后板有一個模擬連接端子叫“Share Bus”，用來均衡多臺類似產品并聯時的電流，如：本系列的負載產品與EA-ELR 9000系列并聯。

還可通過此端子連接EA-PSI 9000，EA-PS 9000與EA-PSE 9000系列電源，以便組建兩象限系統。該系統專門利用源-沉原理進行測試用途。



功率降額

EA-EL 9000 B系列產品具有熱降額功能，可避免產品在最大功率下運行時過熱。

環境溫度越低，冷卻狀況越好，負載可吸收的功率就越大。功率降額后可持續吸收的功率是在21°C室溫條件下定義的，并當溫度上升時會快速減少。

電池測試

本產品還有一電池測試模式，可以通過恒流或恒阻放電來測試各類電池。它會顯示累計的測試時間(Ah)與消耗的容量 (Wh)。

EA Power Control測試期間，由電腦記錄的數據，可以CSV格式導出Excel表。后續可在MS Exce或類似工具下進行分析，甚至能創建可視化的放電圖。

關于更詳細的設置，還可設定一可調極限值，當電池電壓低時停止測試，或者停止可調最大測試期。

遠程控制 & 連接

本產品后板標配有兩個接口（1x 模擬，1x USB），可經其進行遠程控制。還可選擇一插拔式數字接口模塊（插到指定插槽）進行擴展。如要應用到LabView IDE，我們還提供即用的組建（VIs），能與USB，RS232，GPIB以及以太網接口一起使用。其它IDE與接口類型則需通訊協議才能支持。

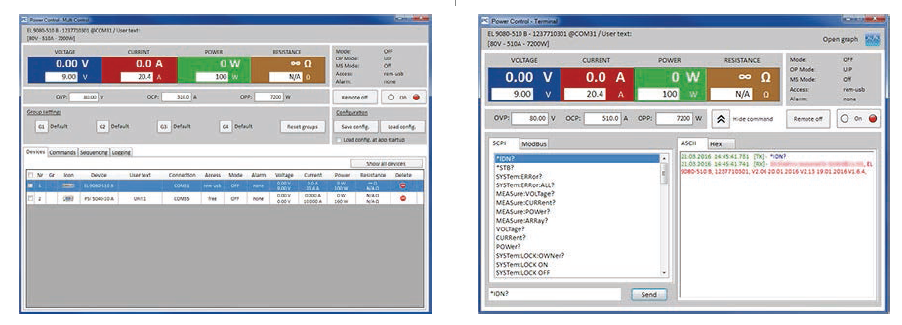

Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MSExcel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。
