產品介紹

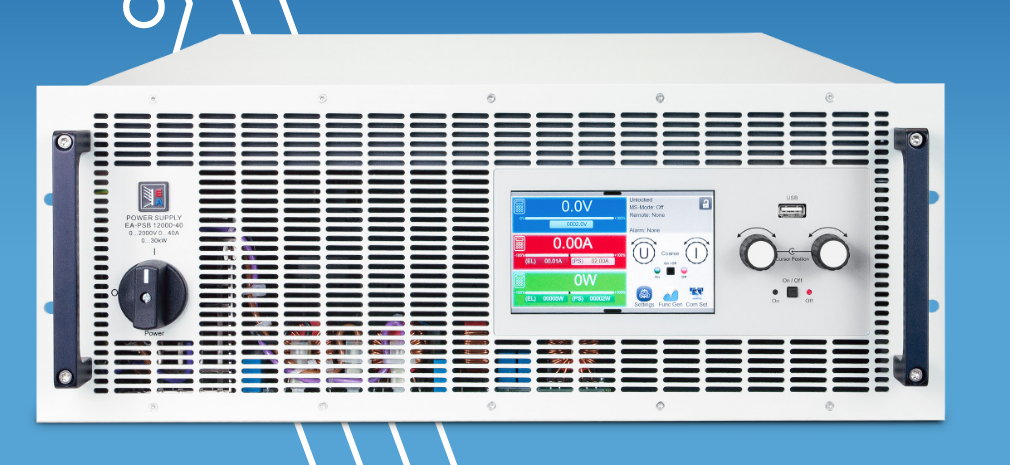

EA-PS 10500-180 4U為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PS 10500-180 4U產品技術規格書暫無，參照3U系列（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.thrivingiecl.com）



• 供電電壓為380 V, 400 V與 480 V (標準版)
• 功率級靈活調整
• 符合SELV的60 V型號
• 單機功率為30 kW (標準版)或15 kW (208 V版)
• 可直觀操作的彩色TFT觸摸屏
• 可測試光伏面板、電池與燃料電池
• 主-從操作功能
• 保護功能 (OVP, OCP, OT…)
• 數字接口用即插即用型插槽
• 所有接口都電隔離遠程控制軟件EA Power Control
• LabVIEW VI安裝包
• IVI驅動程序包
• SCPI & Modbus協議
• 19“機箱，高4U
• 可選水冷版（密封機殼）
• 機柜系統功率可達1920 kW (見第18頁)
• 可按客戶需求定制機柜系統



技術數據

交流端供電	380/400/480 V, -10/+15%, 三相, 45...65 Hz, 功率因素 >0.99
電壓精度	≤額定值的0.05%
電流精度	≤額定值的0.1%
功率精度	≤額定值的0.3%
保護功能	過溫、過壓、過流、過功率、電力故障
安規標準	EN 61010 (電氣安全), EN 61000-6-3 等級 B, EN 61000-6-2 (EMI與噪音抑制)
制冷方式	溫控風扇或水冷版(可選，無風扇)
標配接口	USB, Ethernet, Analog
可選接口	CAN, EtherCAT, Profinet, Profibus, RS232, CANopen, ModBus TCP
尺寸 (寬 x 高 x 深)	19" x 4 U x 670 mm

---

概覽

系列	功率	電壓	電流	R模式	FG	MS	顯示器	可選數字接口
PS 10000	30kW	60-2000V	40-1000A	有	有	有	TFT觸摸屏	CAN, CANopen, Profibus, Profinet, EtherCAT, RS232

FG:Function generator 函數發生器，MS:Master-slave 主從操作模式

型號	PS 10060-1000	PS 10080-1000	PS 10200-420	PS 10360-240	PS 10500-180
電壓	0...60 V	0...80 V	0...200 V	0...360 V	0...500 V
電流	0...1000 A	0...1000 A	0...420 A	0...240 A	0...180 A
功率	0...30000 W	0...30000 W	0...30000 W	0...30000 W	0...30000 W
隔離電壓 *	±500 V / ±600 V	±500 V / ±600 V	±800 V / ±1000 V	±1500 V / ±2000 V	±1500 V / ±2000 V
效率	高達94%	高達94%	高達94.2%	高達94.6%	高達95.3%
重量	50 kg	50 kg	50 kg	50 kg	50 kg



型號	PS 10750-120	PS 11000-80	PS 11500-60	PS 12000-40
電壓	0...750 V	0...1000 V	0...1500 V	0...2000 V
電流	0...120 A	0...80 A	0...60 A	0...40 A
功率	0...30000 W	0...30000 W	0...30000 W	0...30000 W
隔離電壓 *	±1500 V / ±2000 V	±1500 V / ±2000 V	±1500 V / ±2000 V	±1500 V / ±2000 V
效率	高達95.5%	高達94.6%	高達95.3%	高達95.5%
重量	50 kg	50 kg	50 kg	50 kg
