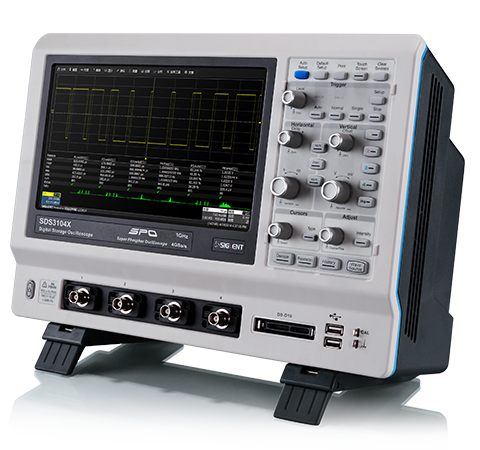

鼎陽SDS3000X系列智能示波器

  • 價格:面議
購買咨詢:

產品介紹

    SDS3000X系列智能示波器

    主要特性
    • 帶寬500 MHz, 1 GHz
    • 實時采樣率4 GSa/s
    • 波形捕獲率1,000,000 wfm/s
    • 通道數 4模擬通道+16數字通道
    • 10.1英寸觸摸屏搭配Windows操作系統

    極簡主義風格,15種一鍵操作

    SDS3000X系列采用頂級的用戶界面MAUI,迷人的簡潔,所有菜單層級只有兩級。

    水平、垂直和觸發系統相關的功能控制都可以通過面板的10.1英寸高清電容觸摸屏來完成。對于改變波形的位置、觸發位置、查看波形細節、光標位置、配置測量參數、選擇配置信息等,都可以通過簡單的觸控操作來輕松實現。

    為了方便用戶操作,SDS3000X系列把最常用的操作都做成了一鍵式設計,共計15種,配合觸摸屏,極大地提升了用戶的操作體驗。
    創新的SPO架構
    傳統的數字示波器,波形數據處理、顯示都在CPU中完成,CPU成為整個數據采集、處理和顯示的瓶頸。基于SPO架構的SDS3000X系列智能示波器采用了SIGLENT自主創新的波形采集、圖像處理引擎,利用FPGA完成波形的處理和顯示,實現了

    高刷新 - 使示波器能快速捕獲到低概率事件
    256級波形輝度等級及色溫顯示
    數字觸發 - 低抖動、高觸發靈敏度
    深存儲 - 不壓縮的20 Mpts原始采集點用于測量

    利用這些特性,用戶可快速發現偶發的毛刺和異常信號,查找出問題根源。
    豐富的調試工具包,快速精確定位問題
    SDS3000X系列智能示波器擁有豐富的調試工具包,可在信號捕獲、調試、分析、存檔和報告等環節提供強大的幫助。

    SDS3000X智能觸發包括窗口、間隔、漏失、欠幅、斜率、邊沿、脈寬、判定合格、邏輯圖、高清視頻和串行總線觸發(I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0)。并且還標配了順序和歷史模式。順序模式下,兩幀之間的最小死區時間為1 us, 其等效刷新率可達100萬幀/秒。 配合后臺運行的歷史模式是故障分析的有力工具。
    高級波形搜索和分析(WaveScan)
    WaveScan被稱為示波器中的Google, 能夠實時地對采集到的波形進行測量分析,搜索出感興趣的信號,可對搜索到的信號進行列表顯示、高亮標識和放大觀察,可以靜態地“查找”,也可以動態地“掃描”。
    動態掃描時,當查找到感興趣的信號時,示波器可以產生“停止捕獲,發出告警聲,自動保存波形,打印屏幕,產生報告”等各種動作,從而實現“無人值守”的排查異常信號的作用。

    真正意義的測量統計(AIM:All In-One-Time Measurement)
    SDS3000X系列提供24種參數的測量統計功能,不丟失任何細節,真正做到測量所有捕獲到的波形參數。
    不論是5個樣本還是50個樣本,抑或50,000,000個樣本,所有樣本數“一個也不少”,配合描述統計參數概率分布的直方圖功能,可準確、全面地掌握測量統計結果。
    型號

    模擬帶寬

    通道數

    最高實時采樣率

    最高波形捕獲率

    最大存儲深度

    參考價(含稅)
    SDS3104X

    1 GHz

    4 模擬通道 +16 數字通道

    4 GSa/s

    1,000,000 wfm/s

    20 Mpts/CH

    ¥112,480
    SDS3054X

    500 MHz

    4 模擬通道 +16 數字通道

    4 GSa/s

    1,000,000 wfm/s

    20 Mpts/CH

    ¥70,580
