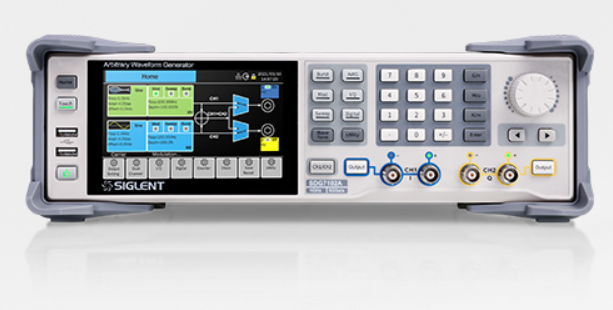

鼎陽SDG7000A系列任意波形發生器
- 價格：面議
- 購買咨詢：
-
產品介紹
主要特性
最高輸出頻率1 GHz
5 GSa/s數-模轉換器采樣率，14-bit垂直分辨率
雙通道差分/單端模擬輸出，16-bit LVDS/LVTTL數字總線輸出
可輸出最高500 MSymbol/s符號率的矢量信號
24Vpp模擬輸出能力疊加±12 V直流偏置，最大可提供±24 V（48 V）的輸出范圍
多功能信號發生器
· SDG7000A是一款集多種信號發生器功能于一體的產品。它可以產生直流到1 GHz范圍的連續波，在一定場合下取代射頻信號源；
· 采用了鼎陽的TrueArb逐點任意波形發生技術，可以在0.01 Sa/s ~ 2.5 GSa/s的范圍里任意設置采樣率，輸出低抖動的任意波；
· 可以產生I/Q矢量信號，最大可設置的帶寬超過500 MHz；
· 基于EasyPulse脈沖發生技術，可以產生脈寬最小只有1 ns的低抖動脈沖；
· 可以產生帶寬可調的高斯噪聲；
· 可以產生偽隨機碼；
· 另外提供16路數字信號輸出
強大的任意波生成能力
AFG模式 采用傳統的DDS技術輸出任意波。
AWG模式 采用創新的TrueArb 逐點輸出技術，可以在0.01 Sa/s ~ 2.5 GSa/s的范圍里任意設置采樣率，不僅具備傳統DDS 技術的所有優點，而且克服了其可能增加抖動和失真的嚴重缺陷；提供零階保持、線性插值和sinx/x插值等多種插值方式。
分段編輯和播放 提供把最高1024段任意波無縫拼接的能力，每段波形可單獨設置重復次數，最高次數65535次。這種模式在切換任意波時直接從前一段的最后一個點跳轉到后一段的第一個點，不會產生空閑電平，適用于對波形切換要求很高的場合。
矢量信號輸出
可生成常用的 ASK, FSK, PSK, QAM 等調制類型的IQ 信號。 采用創新的重采樣技術， 可以在250 Symb/s ~ 500 MSymb/s 范圍內的任意符號率下獲得優異的EVM 性能。內建的數字正交調制器可將IQ 信號的載波調制到1 GHz 范圍內的任意頻點；可使用上位機軟件EasyIQ 來生成各種類型的IQ 信號。
復雜信號的生成能力
16路數字輸出 購買相應的數字總線套件，可實現16路LVTTL或LVDS輸出，比特率在1 μbps ~ 1 Gbps范圍內任意可設置，搭配模擬通道實現混合信號輸出。
調制 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM 和PWM 等多種模擬和數字調制方式， 有“內部”、“外部”和“通道”三種調制信號源。
掃頻和脈沖串 掃頻支持“線性”和“對數”兩種掃頻方式，脈沖串支持“N 循環”和“門控”兩種Burst 方式。掃頻和脈沖串都支持“內部”、“外部”和“手動”3種觸發源。
諧波 通過自定義諧波的設置，可模擬信號的非線性。
規格參數
| 帶寬 | 350 MHz 、500 MHz 、1 GHz |
| 數-模轉換采樣率 | 5 GSa/s |
| 垂直分辨率 | 14 bit |
| 通道數 | 2 差分/單端 |
| 任意波 | 0.01 Sa/s ~ 2.5 GSa/s采樣率；24 pts ~ 512 Mpts/ch存儲深度，提供分段編輯和播放的功能 |
| 連續波 | 最高1 GHz，支持諧波發生功能 |
| 脈沖波 | 最小脈寬1 ns，最小沿500 ps的低抖動脈沖，上升/下降沿獨立精細可調，脈寬精細可調 |
| 接口 | USB 2.0 Host x3、USB 2.0 Device (USBTMC)、LAN 10M/100M（VXI-11/Telnet/Socket/WebServer）、外調制/頻率計輸入、參考時鐘輸入、參考時鐘輸出、Marker輸出 x2、Trigger In/Out |
| 復雜信號生成 | 支持內調制/外調制，支持AM, FM, PM, PWM, FSK, PSK, ASK；支持跳頻和跳幅；支持掃頻；支持脈沖串 |
| 噪聲 | 帶寬 1 mHz ~ 1 GHz 可調 |
| PRBS碼型 | 碼率1 μbps ~ 312.5 Mbps，長度PRBS 3 ~ PRBS 32可選 |
| 矢量信號（選件） | 最大500 MSymbol/s符號率；載波DC ~ 1 GHz任意可設；支持多進制ASK、PSK、FSK、QAM等調制方式；EasyIQ 軟件提供簡單易用的矢量信號生成能力 |
| 雙通道增強 | 通道間跟蹤、耦合和復制功能；雙通道疊加功能；支持通道間互為調制源 |
| 輸出范圍 | 24 Vpp模擬輸出能力疊加±12 V直流偏置，最大可提供±24 V（48 V）的輸出范圍 |
| 數字總線（選件） | 16-bit，LVTTL或LVDS輸出 比特率1 μbps ~ 1 Gbps |
| 人機交互 | 5 英寸電容式觸摸顯示屏，分辨率800 x 480 支持鼠標操作 支持WebServer網頁控制 支持遠程命令控制 |
