產品介紹

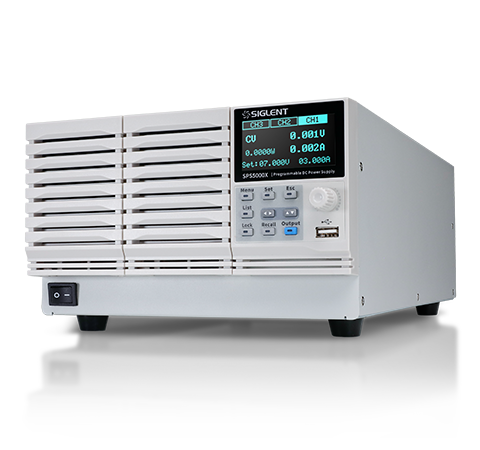

SPS5000X系列寬范圍可編程直流開關電源



主要特性：

• 額定輸出電壓：40 V / 50 V / 80 V / 160 V
• 額定輸出功率：180 W / 360 W / 720 W / 1080 W
• 寬范圍輸出，上升下降斜率可調
• CV/CC優先，尤其適用于電池和LED產業
• 可配置三通道時序輸出
• 170°寬視角OLED屏，遠程網頁控制

多組合輸出



SPS5000X系列包含多種輸出電壓（40 V, 50 V, 80 V,160 V）和電流組合（7.5 A~90 A），額定輸出功率包含180 W,360 W,720 W,1080 W。單通道型號可支持最多2臺串聯，3臺并聯，雙通道和三通道型號也可以支持通道間的串并聯。

寬范圍輸出



區別于傳統電源的矩形輸出范圍，SPS5000X在限定輸出功率條件下，電壓電流量程自動切換，在一臺電源上實現多種電壓和電流的組合輸出。因而提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。

LIST時序輸出



SPS5000X系列支持最多三個通道，高達50步時序輸出。用戶可在機器前面板進行時序輸出參數設置，也可通過遠程網頁控制功能，進行更快捷方便的設置。在LIST功能下，可設置輸出電流，電壓，輸出延遲時間，持續時間，上升下降斜率等參數。

CC/CV優先模式

CC優先模式下，使電源輸出打開瞬間優先運行在CC模式，有效限制了浪涌電流和過沖電壓的發生。



CV優先模式下，輸出電壓快速達到設置電壓值，在某些特殊應用場合:比如LED測試，就會在電源輸出啟動時候，當電壓達到LED的正向導通電壓Vf時出現浪涌電流和過沖電壓。

多種策略保護

• 過流保護(OCP)、過壓保護(OVP)、過溫度保護(OTP)，過功率保護(OPP)
• 進入保護模式，電源會關閉輸出。長按ESC鍵2秒解除保護狀態
• 進入過功率保護(OPP)，系統將啟動限功率模式，最大輸出功率為額定功率的105%左右。

規格參數

---

通道輸出	1/2/3通道；40 V/50 V/80 V/160 V;180 W/360 W/720 W/1080 W
顯示	2.4英寸OLED屏
分辨率	1 mV/1 mA
設定精度	電壓精度： 40/50 V/80 V 型號 0.1%±10 mV; 160 V 型號 0.1%±100 mV; 電流設定精度： 40 V   30/60/90 A/   型號 0.1%±30/60/100 mA 50V    型號 0.1%±10 mA 80 V   15/30/45 A    型號 0.1%±10/30/40 mA 160 V 7.5/15/22.5 A 型號 0.1%±5/15/20 mA
回讀精度	電壓回讀精度： 40/50 V/80 V 型號 0.1%±20 mV 160 V 型號 0.1%±100 mV 電流回讀精度： 40 V 30/60/90 A 型號 0.1%±40/70/100 mA 50 V    型號 0.1%±20 mA 80 V 15/30/45 A 型號 0.1%±20/40/50 mA 160 V 7.5/15/22.5 A 型號 0.1%±5/15/20 mA

恒壓模式

電源調整率	40 V 型號 18 mV 50 V型號 3 mV 80 V 型號 40 mV 160 V 型號 80 mV （恒負載,90 ~ 132 Vac 或 170 ~ 265 Vac）
負載調整率	40 V 型號 20 mV 50 V型號 10 mV 80 V 型號 40 mV 160 V 型號 80 mV （從空載到滿載，恒定輸入電壓）
紋波和噪聲	p-p  50 V型號45 mV 40/80/160 V 360 W 型號 60 mV 40/80/160 V 720 W 型號 80 mV 40/80/160 V 1080 W 型號 100 mV r.m.s  50 V型號5 mV 40/80 V 360 W 型號 7 mV 40/80 V 720 W 型號 11 mV 40/80 V 1080 W 型號 14 mV 160V 360 W 型號 12 mV 160V 720 W 型號 15 mV 160V 1080 W 型號 20 mV
瞬態響應時間	40/50V/80 V 型號 1 ms 160 V 型號 2 ms

恒流模式

電源調整率	50 V 型號8 mA 40 V 30/60/90 A 型號 40/75/110 mA 80 V 15/30/45 A 型號 18/32/45 mA 160 V 7.5/15/22.5 A 型號 12/19/26 mA
負載調整率	50 V 型號10 mA 40 V 30/60/90 A 型號 40/75/110 mA 80 V 15/30/45 A 型號 18/32/45 mA 160 V 7.5/15/22.5 A 型號 12/19/26 mA
紋波和噪聲	r.m.s 50 V 型號10 mA 40 V 30/60/90 A 型號 72/144/216 mA 80 V 15/30/45 A 型號 27/54/81 mA 160 V 7.5/15/22.5 A 型號 15/30/45 mA

串/并聯模式

單通道串聯臺數	2臺
單通道并聯臺數	3臺
CC/CV優先模式	支持
遠程網頁控制	支持
LIST功能	支持，本地編輯50步
機架尺寸	1/2，1/3，1/6









































































型號

通道輸出

顯示

分辨率

設定精度

回讀精度

含稅價
SPS5051X

1通道，50 V/10 A/180 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±10 mA

電壓：0.1%±20 mV 電流：0.1%±20 mA

￥5,980
SPS5041X

1通道，40 V/30 A/360 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±30 mA

電壓：0.1%±20 mV 電流：0.1%±40 mA

￥8,680
SPS5042X

1通道，40 V/60 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±60 mA

電壓：0.1%±20 mV 電流：0.1%±70 mA

￥13,980
SPS5043X

1通道，40 V/90 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±100 mA

電壓：0.1%±20 mV 電流：0.1%±100 mA

￥17,680
SPS5044X

2通道，40 V/30 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±30 mA

電壓：0.1%±20 mV 電流：0.1%±40 mA

￥15,980
SPS5045X

3通道，40 V/30 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±30 mA

電壓：0.1%±20 mV 電流：0.1%±40 mA

￥19,680
SPS5081X

1通道，80 V/15 A/360 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±10 mA

電壓：0.1%±20 mV 電流：0.1%±20 mA

￥8,680
SPS5082X

1通道，80 V/30 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±30 mA

電壓：0.1%±20 mV 電流：0.1%±40 mA

￥13,980
SPS5083X

1通道，80 V/45 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±40 mA

電壓：0.1%±20 mV 電流：0.1%±50 mA

￥17,680
SPS5084X

2通道，80 V/15 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±10 mA

電壓：0.1%±20 mV 0.1%±20 mA

￥15,980
SPS5085X

3通道，80 V/15 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±10 mV 電流：0.1%±10 mA

電壓：0.1%±20 mV 電流：0.1%±20 mA

￥19,680
SPS5161X

1通道，160 V/7.5 A/360 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

￥8,680
SPS5162X

1通道，160 V/15 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±100 mV 電流：0.1%±15 mA

電壓：0.1%±100 mV 電流：0.1%±15 mA

￥13,980
SPS5163X

1通道，160 V/22.5 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±100 mV 電流：0.1%±20 mA

電壓：0.1%±100 mV 電流：0.1%±20 mA

￥17,680
SPS5164X

2通道，160 V/7.5 A/720 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

￥15,980
SPS5165X

3通道，160 V/7.5 A/1080 W

2.4英寸OLED屏

1 mV/1 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

電壓：0.1%±100 mV 電流：0.1%±5 mA

￥19,680
